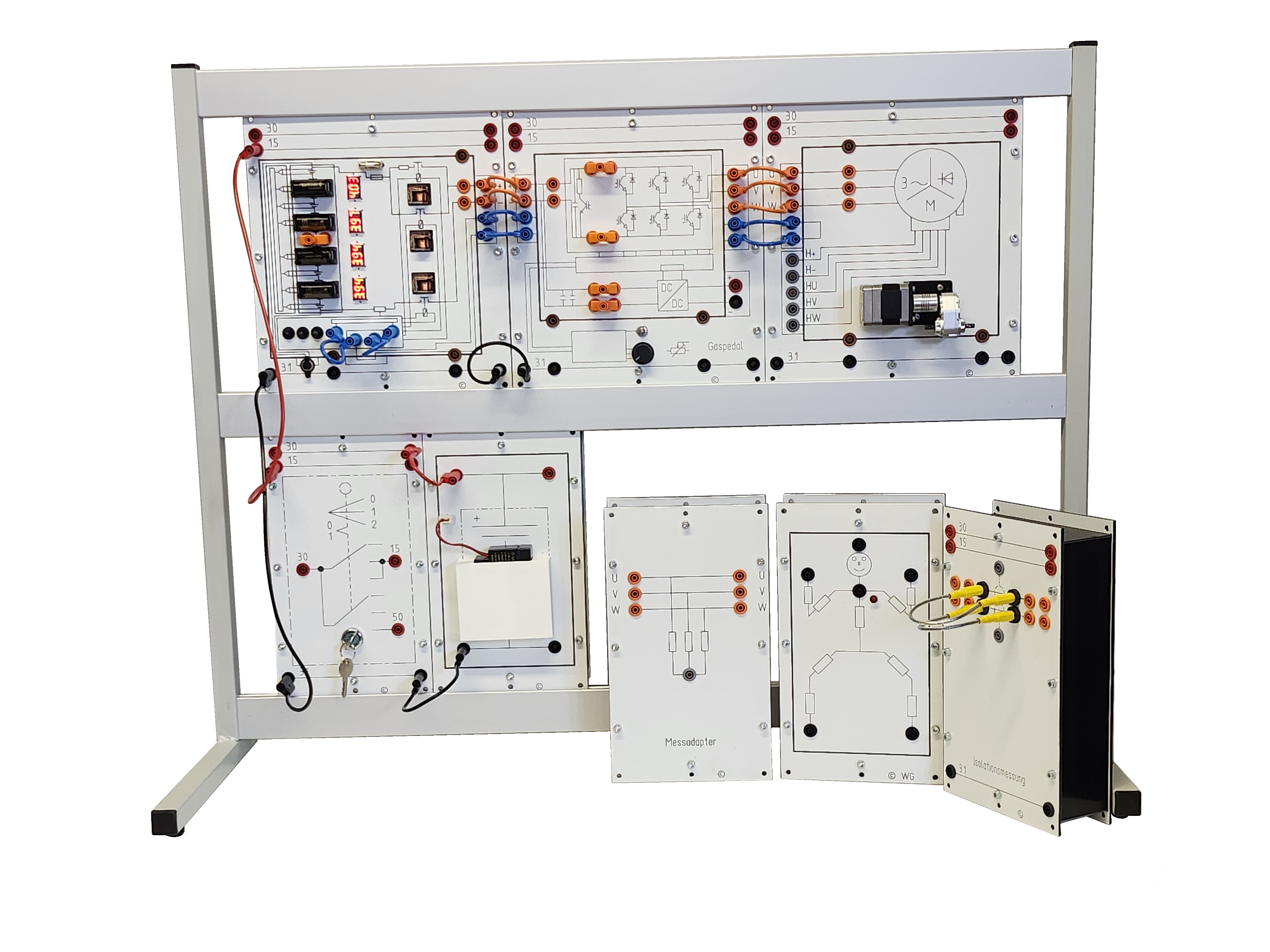

HV-Lehrmodell

Mit dem HV-Lehrsystem können die Lernenden gefahrlos die Technik der in Personenkraftwagen, Nutzfahrzeugen und landwirtschaftlichen Fahrzeugen und Geräten eingebauten Hochvoltsysteme über Versuche erlernen und die Zusammenhänge dieser Systeme verstehen. Das Lehrsystem bezieht sich auf die Struktur eines einfach aufgebauten Elektrofahrzeuges. Durch das offen gestaltete Konzept, ist das Einbinden aller verfügbaren technischen Unterlagen, wie z.B. Reparaturanleitungen, Stromlaufpläne der Hersteller und aktueller Lehr- und Fachliteratur möglich.

Auszug aus dem Kursprogramm (500 Seiten):

Sensibilisierung
- Technische Schutzmaßnahmen
- Wirkung DC-Menschen

Betriebszustand Ready
- Schalten-der-HV-Schütze
- Ansteuerung der Hochvolt-Schütze

Freischalten
- Werkstattablauf für HV-Radlader
- Freischalten des Hochvolt-Lehrmodells

Pilotleitung
- Pilotleitung oder Interlock
- Pilotleitung am HV-Lehrmodell überprüfen
- Potentialausgleich
- Potentialausgleich am HV-Lehrmodell überprüfen

Isolationswiderstand

HV-Batterie laden

Acht Modulplatten:

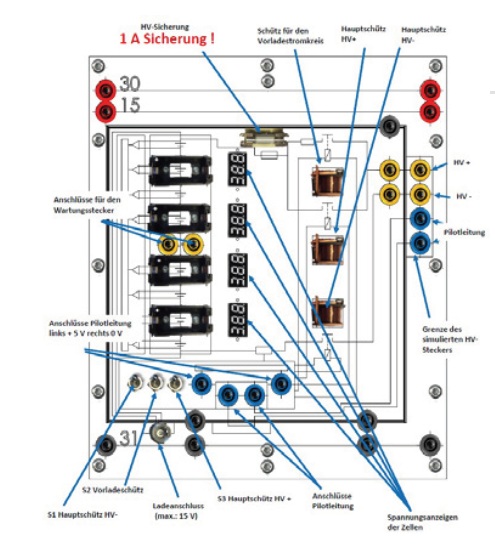

- Hochvoltbatterie (14,8 V)

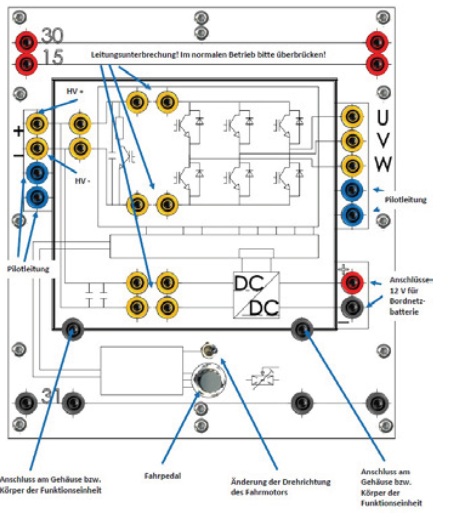

- Leistungselektronik

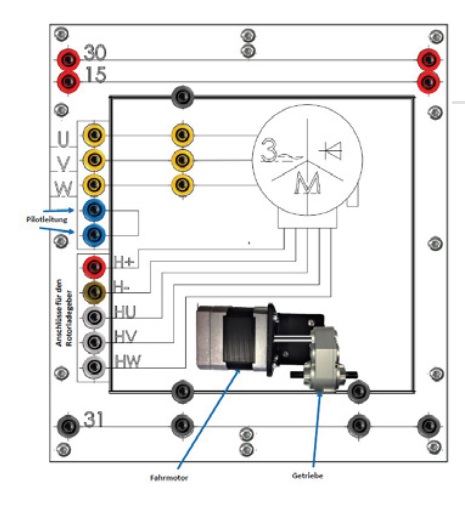

- Elektromotor
- Bordnetzbatterie (12 V)
- Virtueller Sternpunkt
- Widerstandmännchen
- Isolationsmessung
- Fahrtschalter
